Wasserleitung digitalisieren

Zum Erstellen und Verändern von Wasserleitungen gibt es mehrere Werkzeuge, welche speziell auf ihre Funktion zugeschnitten sind. Das Standardwerkzeug wird über den Knopf „Armaturen und Leitungen digitalisieren“ aktiviert.

Armaturen und Leitungen digitalisieren

In diesem Modus kann durch einfaches Klicken mit der linken Maustaste im Hauptfenster eine neue Armatur erstellt werden. Nach dem Klick erscheint der Dialog „Armatur modifizieren“, in welchem die Attribute der neu zu erstellenden Armatur gesetzt werden können. Wird der Dialog mit …go! beendet wird die Armatur erstellt und diese wird automatisch Teil einer neu zu erstellenden Leitung. Wird der Dialog mit Abbrechen beendet wird die Armatur nicht erstellt!

Wird beim Klicken gleichzeitig die Strg-Taste gedrückt wird die nächstliegende Armatur gesucht und diese wird Teil einer neu zu erstellenden Leitung.

Wurde versehentlich die falsche Armatur gefangen kann die Armatur aus der neu zu erstellenden Leitung durch Drücken der Taste „X“ auf der Tastatur wieder gelöscht werden. Wiederholtes Drücken löscht dann jeweils den letzten Knoten. Die Armatur wird dabei nicht gelöscht, es wird lediglich die Armatur aus der Knotenliste gelöscht. Die ESC-Taste löscht die komplette Knotenliste.

Die Erstellung der Leitung wird durch einen Klick mit der rechten Maustaste eingeleitet. Es erscheint der Dialog „Leitung modifizieren“, in welchem die Attribute der neu zu erstellenden Leitung gesetzt werden können. Wird der Dialog mit …go! beendet wird die Leitung erstellt. Wird der Dialog mit Abbrechen beendet wird die Leitung nicht erstellt und es können weitere Armaturen durch Fangen hinzugefügt bzw. Neue erstellt werden.

Für die Erstellung einer Armatur gibt es ein rudimentäres Konstruktionswerkzeug, welches mit Hilfe der Shift-Taste aktiviert wird. Hiermit kann die neue Armatur relativ zu zwei bis vier bestehenden Armaturen erstellt werden.

2 bestehend Armaturen:
Mit gedrückter Shift-Taste werden die beiden Armaturen gefangen, und nach einem weiteren Klick ohne zusätzlich gedrückte Taste wird die neue Armatur mittig zwischen den beiden Bestehenden plaziert.

3 bestehend Armaturen:
Mit gedrückter Shift-Taste werden die drei Armaturen gefangen und nach einem weiteren Klick ohne zusätzlich gedrückte Taste wird die neue Armatur auf der Geraden durch die Armaturen 1 und 2 senkrecht über 3 platziert.

4 bestehend Armaturen:
Mit gedrückter Shift-Taste werden die vier Armaturen gefangen und nach einem weiteren Klick ohne zusätzlich gedrückte Taste wird die neue Armatur auf dem Schnittpunkt der Geraden durch die Armaturen 1 und 2 der Geraden durch die Armaturen 3 und 4 platziert.

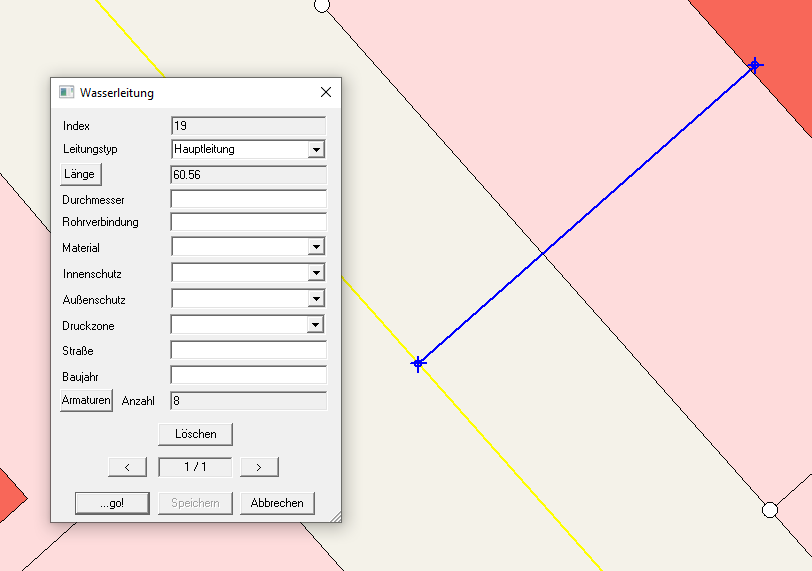

Hausanschlussleitung ohne bestehende Anschlussarmatur

In diesem Modus muss erst mit Hilfe der Shift-Taste eine bestehende Leitung ausgewählt werden. Ist eine Leitung ausgewählt, wird durch Klicken mit der linken Maustaste an dieser Position ein Hausübergabeknoten erstellt und gleichzeitig eine Hausanschlussleitung senkrecht auf die ausgewählte Hauptleitung. Zudem wird der Übergabeknoten ebenfalls in die Hauptleitung eingefügt.

Das Attribut Straße wird bei der Erstellung der Anschlussleitung von der Hauptleitung übernommen.

Sollte es keine senkrechte Projektion auf die ausgewählte Leitung geben, kann natürlich auch keine Hausanschlussleitung und kein Übergabepunkt erstellt werden. Aber, der Hausübergabeknoten wurde trotzdem erstellt!

Wird beim Erstellen die Strg-Taste gedrückt wird im Radius von 1 m nach einer bestehenden Armatur gesucht und falls eine gefunden wurde keine Neue erstellt. Wurde keine Armatur gefunden wird auf den Beschriftungslayern welche mit „Wasser_“ beginnen gesucht und anschließend auf einer über DXF geladenen Zeichnung.

Mit Hilfe der Shift-Taste kann eine neue Leitung ausgewählt werden. Der Suchradius beträgt hier 10 m. Sollten in der Dialogbox mehrere Leitungen erscheinen, kann mit Hilfe der Pfeil-Tasten die gewünschte Leitung ausgewählt werden.

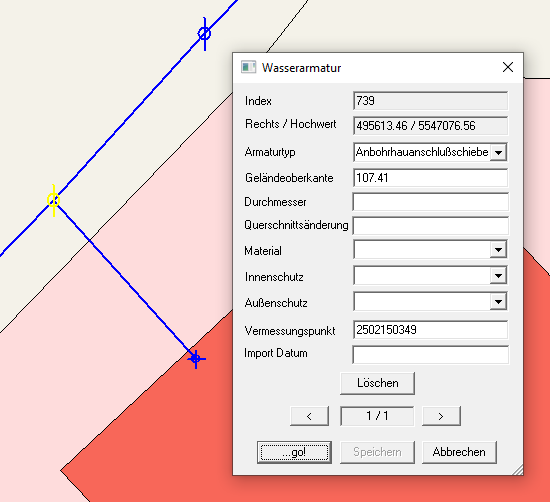

Hausanschlussleitung mit bestehender Anschlussarmatur

Ist dieser Modus aktiv kann mit Hilfe der Shift-Taste eine bestehende Anschlussarmatur ausgewählt werden. Ein Klick mit der linken Maustaste erstellt dann an der Position einen Hausübergabeknoten sowie die dazugehörende Hausanschlussleitung.

Das Attribut Straße wird bei der Erstellung der Anschlussleitung von der Hauptleitung übernommen.

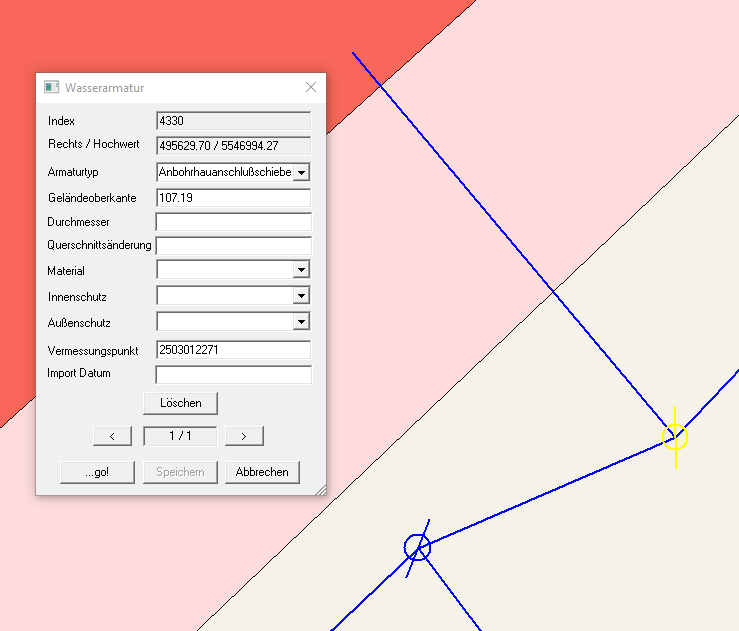

Armatur verschieben

Ist dieser Modus aktiv kann mit Hilfe der Strg-Taste eine bestehende Anschlussarmatur ausgewählt und mit einem weiteren Klick verschoben werden. Der Verschiebemodus bleibt so lange aktiv bis der Wasserarmaturdialog geschlossen wird.

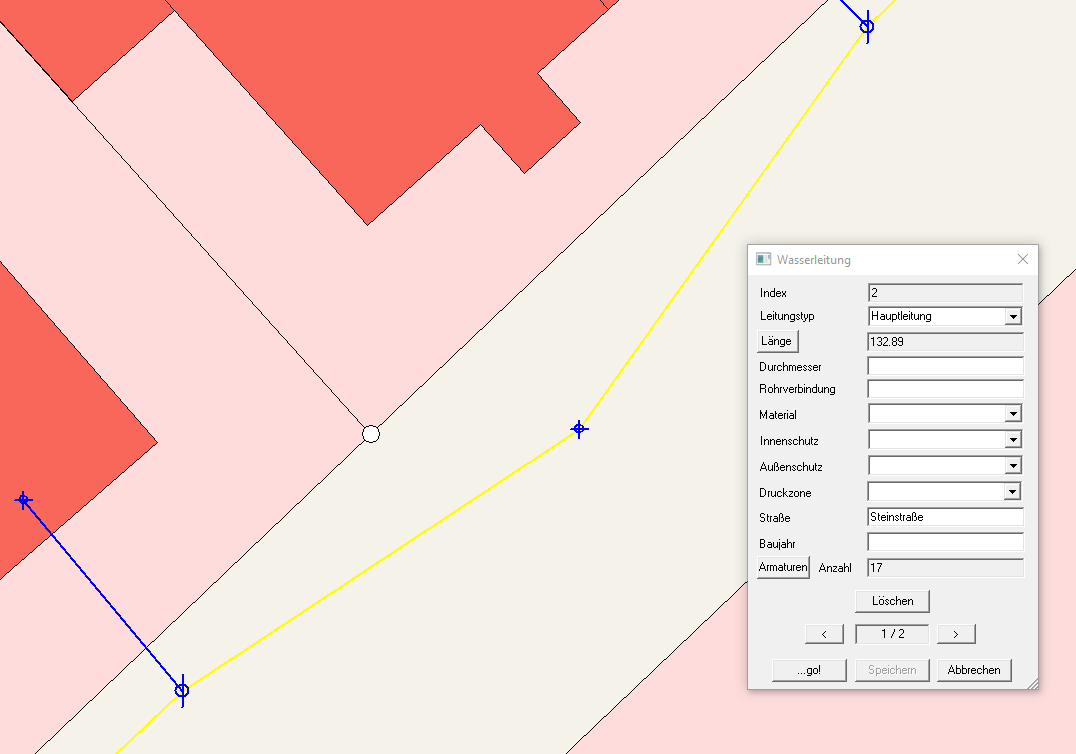

Armatur in Leitung einfügen

Wie im Modus Anschlussleitung ohne bestehende Anschlussarmatur muss auch in diesem Modus erst eine Leitung ausgewählt werden. Ist eine Leitung ausgewählt, wird durch Klicken mit der linken Maustaste an dieser Position ein Knoten erstellt und Dieser in die ausgewählte Leitung eingefügt. Liegt der neue Knoten „außerhalb“ der Leitung, d.h. es lässt sich kein Lot auf die Leitung fällen, wird die Leitung um den Knoten verlängert. Vermeiden Sie Knoten, welche auf mehr als eine Teilstrecke einen rechten Winkel bilden, da der Knoten dann zweimal eingefügt wird. Sie können den „falsch“ erstellten Knoten aber jederzeit wieder löschen.

Wird beim Erstellen die Strg-Taste gedrückt wird im Radius von 1 m nach einer bestehenden Armatur gesucht und falls eine gefunden wurde keine neue Armatur erstellt. Wurde keine Armatur gefunden wird auf den Beschriftungslayern welche mit „Wasser_“ beginnen gesucht und anschließend auf einer über DXF geladenen Zeichnung.

Mit Hilfe der Shift-Taste kann eine neue Leitung ausgewählt werden. Der Suchradius beträgt hier 10 m.

Leitung teilen

In diesem Modus können bestehende Leitungen an Knotenpunkten geteilt werden. Mit Hilfe der Shift-Taste wird die Haltung ausgewählt und mit Hilfe der Strg-Taste anschließend der Knoten an dem die Leitung geteilt werden soll. Die neue Leitung übernimmt die Attribute der alten Leitung, wobei für Beide die entsprechenden neuen Längen gesetzt werden. Soll die Leitung an einer beliebigen Stelle geteilt werden, fügen Sie mit Hilfe der Funktion „Armatur in Leitung einfügen“ erst einen neuen Knoten ein, an dem Sie die Leitung dann teilen können.
